碟形弹簧的结构类型



编者:安帛技术部 www.arbort.com   2012-1-19

碟形弹簧简称碟簧,通常由金属钢带、钢板或锻造坯料加工成形,是一种刚度大、具有变刚度特性的截面成锥形的弹簧。根据其截面和形状的不同,碟形弹簧分为以下几种类型:

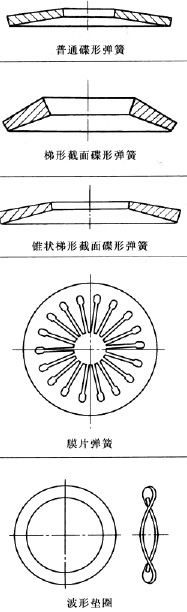

常用碟形弹簧形状和结构简单,应用广泛,分为普通碟形弹簧、梯形截面碟形弹簧和锥状梯形截面碟形弹簧。可以单个、对叠、组合使用,可以由相同厚度的碟形弹簧组合使用,也可以由不同厚度的成碟形弹簧组合使用,承受静载荷或者变载荷,用于重型机械、飞机、大炮中用于强力缓冲和减振弹簧。近年来在通用机械中应用越来越广泛,在很多场合取代了传统的螺旋弹簧。







膜片弹簧主要用在汽车离合器上,由分离指和碟簧两部分组成,协助离合器工作。













波形垫圈在机械密封中大量使用,目前发展为螺旋式波形弹簧等多个品种。

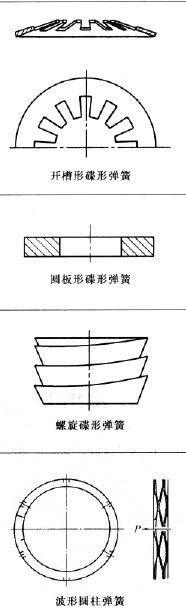

开槽碟形弹簧与膜片弹簧的应用类似,通常用在机械、汽车、拖拉机的离合器中。







圆板形碟形弹簧应用在特殊场合,截面呈矩形,受力后变形成锥形,结构简单,刚度较大。





螺旋碟形弹簧具有碟形弹簧和螺旋弹簧的双重特性,可以满足不同刚度的要求。







波形圆柱弹簧,或称波形弹簧,螺旋波形弹簧,利用波峰相叠可以产生较大变形,近年来得到广泛应用。
